Применяемая в уличных пассивных инфракрасных извещателях OPTEX мультифокусная оптическая система формирует в охраняемом пространстве множество независимых зон детекции, данные от которых обрабатываются синхронно. Используя определенные алгоритмы обработки поступающих от каждой зоны сигналов, извещатели принимают решение о присутствии нарушителя. Такая система позволяет более точно отсеивать различные фоновые помехи и фиксировать только реальную тревогу.
Но иногда установщикам охранных систем приходится сталкиваться с ситуациями, когда в зоне действия извещателей расположены стационарные объекты, которые могут нарушить стабильную работу и приводить к возникновению ложных срабатываний. В таких случаях можно отключить некоторые зоны, чтобы сигналы от них не учитывались.
Что является источником ложных тревог?
Раскачивающиеся при порывах ветра ветви деревьев или кустарника приводят к возникновению температурного контраста с фоном и, как следствие, к ложным срабатываниям. Металлические или стеклянные поверхности, отражающие солнечный свет и тепло, также могут стать источником ложных тревог для ПИК-извещателей.
Установка комбинированных (ПИК+СВЧ) извещателей позволяет снизить риск ложных срабатываний, но даже в таких случаях источники помех лучше замаскировать.
Как замаскировать часть рабочей зоны?
Маскируемые зоны могут располагаться внутри рабочей области обнаружения где угодно: слева, справа или посередине. Чтобы замаскировать зону (т.е. перекрыть поступающее от нее ИК-излучение), используются специальные пластины-наклейки, которые крепятся на изнутри на линзу извещателя. В некоторых моделях для этих целей также предусмотрен специальный сдвижной механизм (заслонки).

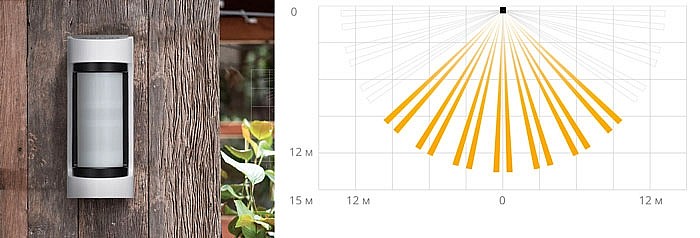

Широкоугольные извещатели серий VXI и VXS

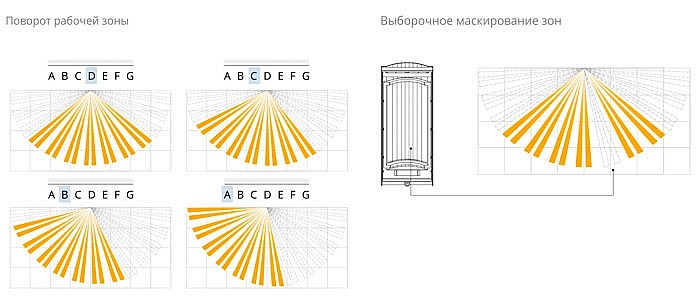

Извещатели VXI и VXS имеют рабочую зону с углом обзора 90°. Специальная конструкция корпуса обеспечивает возможность поворота области обнаружения на ±45° относительно центрального положения для установки необходимого направления обзора, что в некоторых ситуациях может помочь обойти проблемные участки. А непосредственно для маскирования отдельных зон в комплекте с извещателями поставляются специальные наклейки, которые крепятся на отмеченные участки на внутренней стороне линзы и блокируют сигналы от соответствующих зон. Такая система позволяет создать рабочую область обнаружения любой формы.

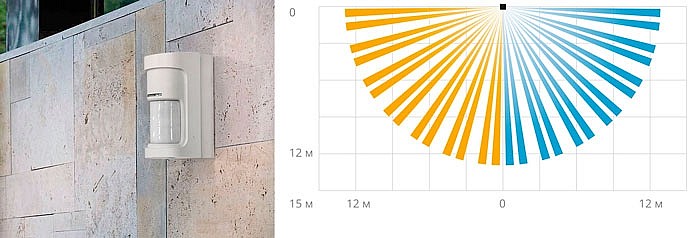

Панорамные извещатели серий WXI и WXS

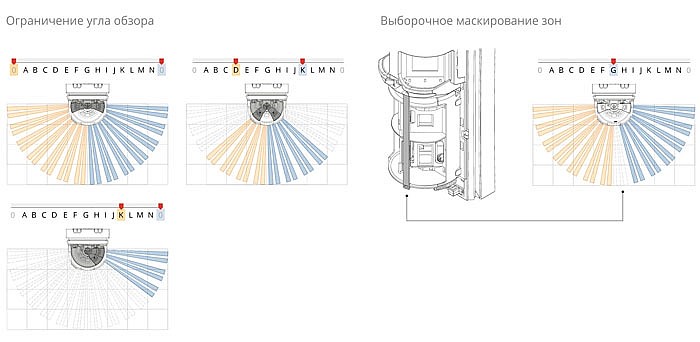

Извещатели этих серий имеют широкую рабочую зону с охватом 180°, которая при необходимости может быть изменена двумя способами. Во-первых, внутри корпуса имеются специальные заслонки, которые позволяют уменьшить угол обзора, перекрывая рабочую область по бокам. Если зоны, которые надо закрыть, расположены где-то внутри, то их можно отключить при помощи специальных пластин MKP-01. Эти пластины включены в комплект поставки извещателей серии WXS, а вот для WXI их придется покупать отдельно.

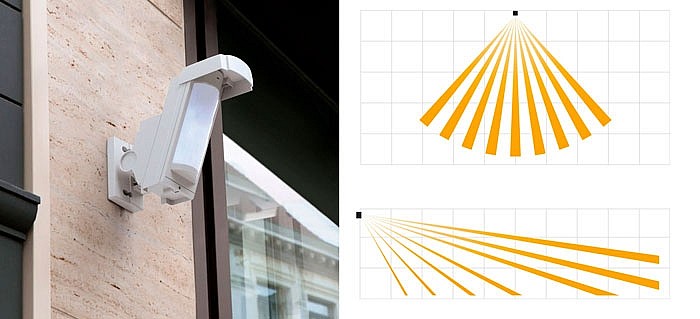

Извещатели высокой установки серий HX и QXI

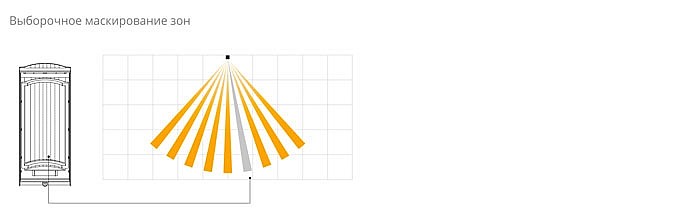

Широкоугольные извещатели серий QXI и HX формируют многоуровневую рабочую зону, которая может быть настроена в соответствии с особенностями объекта. В комплекте поставляются маскирующие пластины, которые устанавливаются в соответствующие позиции на линзе. Для широкоугольных моделей серии HX маскирующие пластины позволяют отключать не только отдельные горизонтальные зоны, но также и часть зон в вертикальной плоскости, чтобы ограничить их дальность.

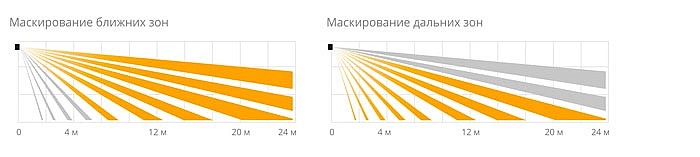

В случае узкоугольных моделей серии HX — HX-80N, HX-80NAM и HX-80NRAM — для настройки рабочей зоны используются специальные заслонки внутри извещателей, которые позволяют отключать часть ближних или, наоборот, дальних зон.
Обратите внимание
Маскирующие пластины сделаны из специального материала и их форма тщательно просчитана. Нельзя использовать в качестве маскирующих пластин посторонние предметы и тем более закрашивать отдельные сектора на линзе. Гарантия на подобные случаи не распространяется. При установке маскирующих пластин следует действовать очень аккуратно, чтобы не повредить линзу. И конечно же, при проектировании охранной системы следует учитывать появление «слепых зон» в результате маскирования и располагать извещатели таким образом, чтобы вся территория объекта была под контролем.
