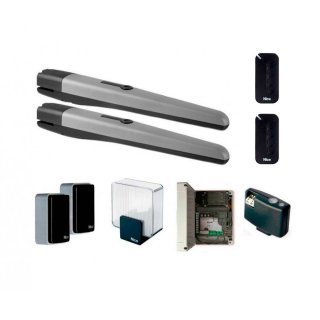

NICE TOONA4024BDKCE комплект автоматики для распашных ворот

Артикул: 36558
NICE TOONA4024BDKCE фотоNICE TOONA4024BDKCE фото
Просмотров (5260)
NICE TOONA4024BDKCE
NICE TOONA4024BDKCE

Производитель

Ширина створки

3 м

Напряжение питания редуктора

24 В

Класс защиты

IP44

Вес створки

500 кг

Интенсивность

100%

Тип привода

линейный

Тип устройства

комплект для распашных ворот

Напряжение питания

220 В

Тип редуктора

электромеханический
Все характеристикиСкрыть все характеристики
Все файлыСкрыть все файлы
Цена с НДС
-23%
54 593
70 900
36558
Нужно дешевле? Снизим цену!
В наличии
Варианты оплаты
Безналичный расчет
Наличный расчет
Картой на сайте
Самовывоз - Бесплатно
Доставим до адреса в пред. МКАД -Бесплатно
До транспортных компаний - Бесплатно

NICE TOONA4024BDKCE комплект для распашных ворот весом до 500 кг. или до 3 м., линейный, интенсивность 100%, класс защиты IP44; диапазон рабочих температур от -20°С до +55°С; питание от сети 230 В: напряжение питания двигателя 24В; потребление 5А; тип привода линейный электромеханический; интенсивность 95 циклов/час; с магнитным энкодером и одним концевым выключателем; габаритные размеры 820х115х105 мм.

TOONA4024BDKCE - профессиональное решение для автоматизации распашных ворот. Лучший показатель тягового усилия на рынке – 3200Н.

Функциональный для пользователя:

  • Новый современный дизайн;
  • Резервное питание от аккумуляторной батареи (опция);
  • Функция «Фототест» — каждый маневр совершается только после подтверждения работоспособности всех подключенных устройств безопасности;

Надежный при эксплуатации:

  • Повышенная устойчивость корпуса к атмосферным воздействиям;
  • Высокая степень безопасности обеспечивается наличием энкодера в двигателе;
  • Внутренние подвижные элементы выполнены из стали, легких сплавов и технополимеров;
  • Повышенное передаточное отношение червячной пары гарантирует плавность хода створки;
  • Усовершенствованная задняя часть для надежного крепления привода;
  • Прочный механизм разблокировки металлическим ключом.

Рекомендуемые блоки управления:

  • MC824H

Рекомендуем использовать фотоэлементы для снижения риска получения травм и повреждений.

Запчасти для привода NICE TO4024

Запчасти для привода NICE TO4024
Артикул Наименование
1 BMG1596R02.45673 Крышка корпуса нижняя
2 BMG1597R03.45673 Крышка корпуса верхняя
3 PD0244A3000 Рычаг разблокировки
4 PPD1624.4540 Фиксатор крышки разблокировки
5 СМ-В.1630 Замок разблокировки
6 PPD1630.4540 Крышка замка разблокировки
7 V4X5.5102 Винт
8 PPD2428.4540 Язычок крышки разблокировки
10 V5X10C.5101 Винт
15 PPD1659.4540 Пластина крепления электродвигателя
16 MDC1788R01 Эл е ктро д в и гател ь
18 PPD1627.4540 Основание энкодера
19 PPD1626.4540 Корпус энкодера
20 PPD1628.4540 Диск магнитный
21 МАЗхЗ.0901 Магнит неодимовый
22 ТВ199АЗ Считыватель энкодера
24 80.037 Винт
25 PMD1655R01.4610 Шестерня винтовая
26 G5X5.5123 Винт-шпилька
27 PMDVR6.4610 "Червяк"
28 PD0262A0001 Шестерня "червяка"
29 PMCS53.4630 Штифт
30 PMCU3.4630 Подшипник
31 PMD0943R05.4610 Втулка ведущая
32 PMD1273R03.8003 Вилка передняя
33 PMCBR.4630 Втул ка
34 PMCBR15.4630 Втулка 17x22x8
35 BMG1631R05.4567 Шестерня редуктора
36 PPD1572.4540 Диск разблокировки
37 МО-В.2640 Пружина
38 РМС55С.4630 Шпонка
39 PPD1652.4540 Шестерня редуктора
40 PMCSE24.4630 Кольцо стопорное
41 PMD1757R04.4610 Штифт разблокировки
42 PPD1651.4540 Планка
43 V4.2X13A.5101 Винт
45 M12V.1850 Колодка соединительная
47 PPD1598.4540 Крышка задняя
50 МР0036.2601 Кабель ввод
51 МР0037.2601 Гайка кабель ввода
52 V6X25.5102 Винт
53 PMD0528.4610 Ограничитель внешняя часть
54 PMD0527R02.4610 Ограничитель внутренняя часть
55 D6A.5110 Гайка Мб
65 V6.3X19.5101 Винт
66 D32.5102 Гайка 30x8 М25
68 V4X8.5105 Винт
70 PMDSMAR04.4610 Кронштейн передний
73 PMDPA.4610 Закладная пластина
74 PMDSMP.4610 Кронштейн задний
79 PPD0390R01.4540 Вал

Узлы в сборе Наименование Номера входящих позиций
SPGAP00700 Разблокировка TOONA 3,4,5,6,7,8,10,67,68
PRTO02 "Червяк" Т04005/4024/4006 в сборе 27,28,29,30,31,32,33,66
PRTO03A Редуктор в сборе 34,35,36,37,38,39,40,41
PRTO04A Двигатель+энкодер в сборе 15,16,18,19,20,21,22,24,25,26,80
PLA13 Механические упоры
PRTO06 Втулка ведущая в сборе 31, 32
GAP02300 Кронштейны крепления 70,71,72,73,74,75,76,77

Купить NICE TOONA4024BDKCE в интернет-магазине СЕК-ГРУПП в Москве: Черницынский проезд, д.3, стр.1 (метро Щелковская). Доставка по России.

Особенности NICE TOONA4024BDKCE

👍Ширина створки3 м
👍Напряжение питания редуктора24 В
👍Класс защитыIP44
👍Вес створки500 кг
👍Интенсивность100%
👍Тип приводалинейный
👍Тип устройствакомплект для распашных ворот
👍Напряжение питания220 В
👍Тип редуктораэлектромеханический
👍Страна производительИталия
Комплект содержит:
Гарантия 3 года
Италия - страна производства Мы официальный дилер NICE
Наш рейтинг и отзывы на Яндекс Маркете
Привод NICE TO4024

Питание / Питание двигателя

230/24 В

Мощность

48 Вт

Потребление

2 А

Класс защиты

IP44

Линейная скорость

0,012 м/с

Рабочая температура

20 + 50°C

Интенсивность работы

95 циклов/час

Вес привода,

6 кг

Максимальный вес створки ворот

200 кг

Максимальная ширина створки ворот

4 м

Размеры

820x115x105 мм

Радиоприемник OXIBD

Тип

двусторонний приемник

Входное сопротивление

50 Ом

Частота приема

433,92 МГц

Частота передачи

433,92 МГц

Выходы

4 (на разъеме «SM»)

Потребляемый ток

50 мА (максимальный)

Излучаемая мощность

< 10 мВ

Совместимость с двусторонней кодировкой

BD

Совместимость с односторонними кодировками радиосвязи

O-Code, FloR, Smilo, Flo

Размеры (ДхВхШ)

49,5х41,9х18 мм

Вес

0,022 кг

Рабочая температура

-20 °C ... +55 °C

Пульт-брелок ON3EBD

Питание

литиевая батарея напряжением 3 В пост. тока типа CR2032

Срок службы батареи

2 года из расчета 10 передач в день

Частота

433,92 МГц

Излучаемая мощность

0 дБм (эффективная излучаемая мощность)

Кодировка радиосигнала

BD и O-code

Рабочая температура

-5°C ... +55 °C

Класс защиты

IP 40 (при использовании в доме или в защищенных помещениях) Размеры

Вес

0,018 кг

Блок управления MC824H

Питание от сети

230+/-10% Гц

Питание аккумул. батареи

21/28 В

Макс.мощность двигателя

360/15 Вт/А

Макс.мощность аксессуаров 24В

0.2 А

Макс.мощность сигн.лампы

12 / 21 В/А

Макс.мощность электрозамка

12 / 15 В/Вт

Время паузы TP

1/250 сек

Задержка времени откр. TRA

Программируемое

Задержка времени закр. TRC

Программируемое

Время подсветки TCOR

0 : 250 сек

Время предв.мерцания TPRE

0 : 10 сек

Размеры

230х125х300 мм

Фотоэлементы EPMB

Радиус действия

до 15 м с max смещением оси TX-RX ±5м (устройство может сигнализировать о препятствии даже в неблагоприятных погодных условиях)

Питание выхода

устройство может быть подключено только к сетям BlueBUS, от которых оно берет электропитание и подает выходные сигналы

Класс защиты

IP44

Температура

- 20 - +50 °C

Размеры

50x29x80 мм

Вес

0,14 кг

Сигнальная лампа ELDC

Тип

Сигнальная лампа со встроенной антенной

Частота

433,92 МГц

Цвет

белый прозрачный

Питание

12/24В постоянного тока

материал корпуса

ударопрочный пластиковый

Класс защиты

IP44

Тип антены

встроенная

Использование

в комплектах для автоматизации ворот Nice

Комплект содержит:
